3.4.1. Übersicht der Programmteile

Das STEP7-Programm der S7-Controller besteht aus den Programmteilen:

Messprogramm
Lastprogramm

Beide Programmteile sind während der Messung immer geladen.

Messprogramm

Das Messprogramm setzt sich zusammen aus:

Kommunikationsprogramm:
Die hier enthaltenen STEP7-Bausteine sind im Prinzip auch in realen Applikationen zu finden.
Erfassungsprogramm:
Die hier enthaltenen STEP7-Bausteine dienen ausschließlich der Erfassung von Messwerten.

Lastprogramm

Das Lastprogramm führt keine konkreten Aufgaben aus, es dient nur der Belastung des S7-Controllers. Unterschiedliche Lastprogramme bewirken unterschiedliche Zykluszeiten der S7-Controller.

Die folgende Tabelle gibt eine Übersicht zum STEP7-Programm:

STEP 7-Programmteil		Aufgaben in der Sendestation	Aufgaben in der Empfangsstation
Messprogramm	Kommunikationsprogramm	Senden von Daten (im OB1)	Empfangen von Daten (im OB1)
Messprogramm	Erfassungsprogramm	- Erfassen des Startsignals - Messung der Zykluszeit	- Messung der Zykluszeit - Erzeugen des Fertigsignals
Lastprogramm		Keine konkrete Aufgabe; dient der Belastung des S7-Controllers (im OB1)	Keine konkrete Aufgabe; dient der Belastung des S7-Controllers (im OB1)

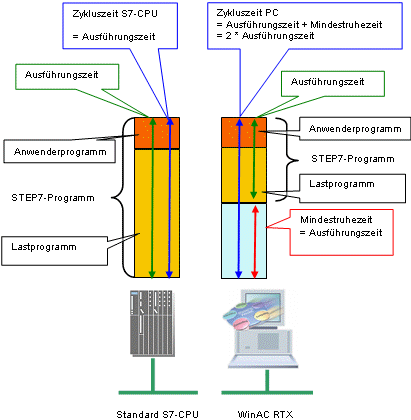

Zusammensetzung der Zykluszeit

Das folgende Bild zeigt den Aufbau der STEP 7-Programme und der Zykluszeit in der S7-CPU.
