Die Leistungsdatentabelle zeigt die durch die vorherigen Filter eingeschränkten Datenbankinhalte der entsprechenden Messung. Dieser Bereich ist permanent sichtbar. Die Tabelle zeigt standardmäßig nur eine Auswahl der, in der Datenbank für diese Messung verfügbaren, Spalten an. Über einen Dialog können Sie individuell Spalten an- oder abwählen.

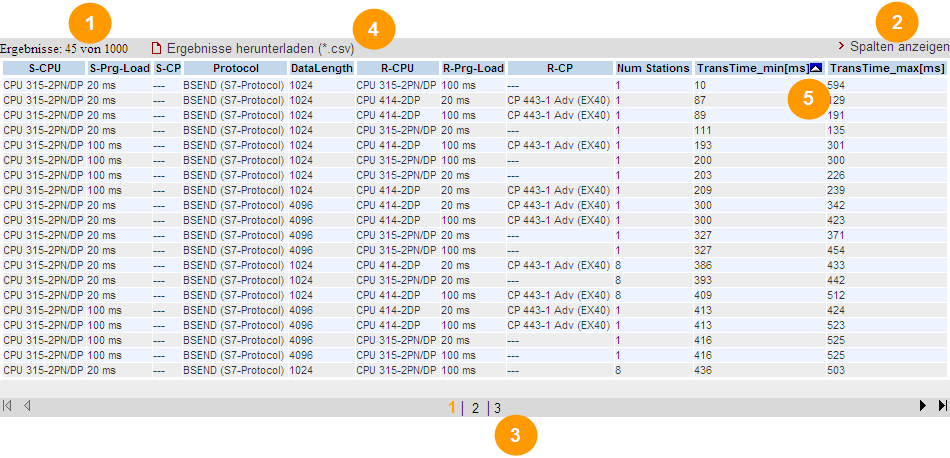

Bedienelemente der Tabelle
Erläuterung der Bedienelemente
| Bildelement | Erläuterung |
|---|---|
|
1 |
Das Tabellen-Control zeigt
|
|
2 |

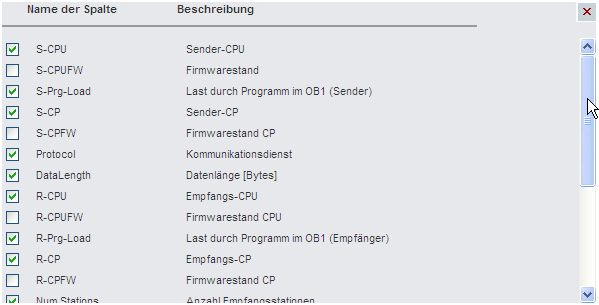

Durch Klick auf das Bedienelement "> Spalten anzeigen" wird ein Dialog geöffnet, mit dem Sie individuell Spalten an- oder abwählen können.
|
|
3 |
Über die Elemente der Steuerleiste des Tabellen-Controls können Sie, falls mehrere Ergebnisseiten vorhanden sind, die einzelnen Ergebnisseiten anwählen, zur nächsten, vorherigen, letzten oder zur ersten Seite wechseln. |
|
4 |

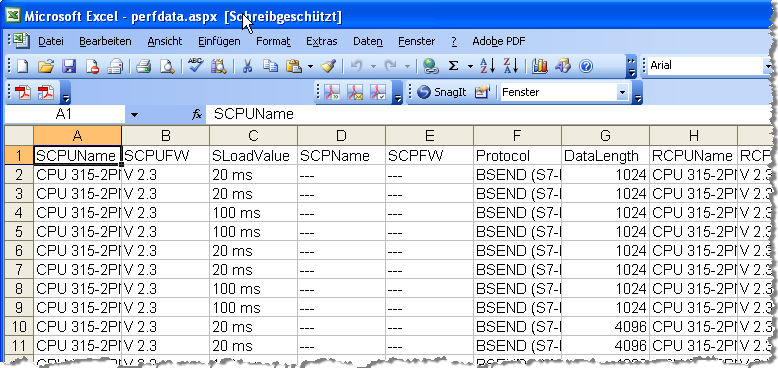

Durch Klick auf "Ergebnisse herunterladen (*.csv)"
lädt der Webserver alle Inhalte der Ergebnistabelle als csv-Datei auf
den Browser des Clients hoch. Je nach Browser und installiertem Excel
werden die Daten sofort in einem Excel Spread-Sheet angezeigt.
|
|
5 |
Durch Klick auf die Spaltenüberschrift der Messwerte (hier im Beispiel - TransTime_min) wird eine Sortierung der Tabelle nach diesem Kriterium angestoßen. Durch weitere Klicks auf die entsprechende Spaltenüberschrift wechselt jedes mal der Sortierstatus der Spalte
Hinweis: Es ist jeweils nur eine Spalte sortierbar ! |
Bedeutung der Spalten
Alle Spaltenüberschriften werden auch über Tooltips näher erläutert.
|
Spaltenname |
Erläuterung |
|---|---|
|
S-CPU |
Sender-CPU Typ |
|
S-CPUFW |
Firmwarestand CPU (Sender) |
|
S-Prg-Load |
Last durch Programm im OB1 (Sender-CPU) |
|
S-CP |
Sender-CP |
|
S-CPFW |
Firmwarestand CP (Sender) |
|
Protocol |
Kommunikationsdienst |
|
DataLength |
Datenlänge des Telegramms [Bytes] |
|
R-CPU |
Empfangs-CPU Typ |
|
R-CPUFW |
Firmwarestand CPU (Empfänger) |
|
R-Prg-Load |
Last durch Programm im OB1 (Empfangs-CPU) |
|
R-CP |
Empfangs-CP |
|
R-CPFW |
Firmwarestand CP (Empfänger) |
|
NumStations |
Anzahl Empfangsstationen |
|
TransTime_min[ms] |
minimale Übertragungszeit [ms] |
|
TransTime_avg[ms] |
durchschnittliche Übertragungszeit [ms] |
|
TransTime_max[ms] |
minimale Übertragungszeit [ms] |
|
S-Cycle time min[ms] |
minimale OB1 Sender-Zykluszeit [ms] |
|
S-Cycle time avg[ms] |
durchschnittliche OB1 Sender-Zykluszeit [ms] |
|
S-Cycle time max[ms] |
maximale OB1 Sender-Zykluszeit [ms] |
|
R-Cycle time min[ms] |
minimale OB1 Empfänger-Zykluszeit [ms] |
|
R-Cycle time avg[ms] |
durchschnittliche OB1 Empfänger-Zykluszeit [ms] |
|
R-Cycle time max[ms] |
maximale OB1 Empfänger-Zykluszeit [ms] |
Werte unsortiert
Werte
aufsteigend sortiert
Werte
absteigend sortiert
