| Nr. | Bediener - Aktion | System-Reaktion |
|---|---|---|
| 1. | Wählen Sie eine Konfiguration, indem Sie die diversen
Parameter-Controls anklicken und eine Komponente auswählen.
Beispiel:
|
Das System hat die von ihnen gewünschte CPU
(hier CPU 315-2PN/DP)übernommen und gleichzeitig automatisch die Folgeselektion des CPs für
Sie vorgenommen. (hier im Beispiel wurde das Auswahl-Control eines CPs
deaktiviert, da für diese CPU keine Messwerte mit CP vorhanden sind)
|
|

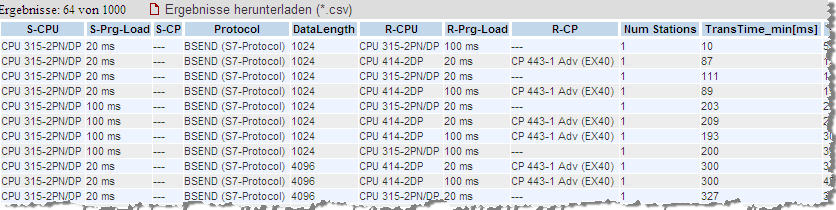

Das System hat sofort an die Datenbank eine Abfrage mit dem momentan aktiven Filter abgesetzt und in der Leistungsdaten-Tabelle angezeigt.
In diesem Beispiel liegen 64 von insgesamt 1000 Messwerten vor, die genau mit dieser CPU gemessen wurden. |
||
| 2. | Geben Sie genauso die Parameter ihrer Wahl für den
Bereich "Netz" und "Dienste" ein Beispiel:
|
Das System hat die von ihnen gewünschten Eingaben übernommen.
|

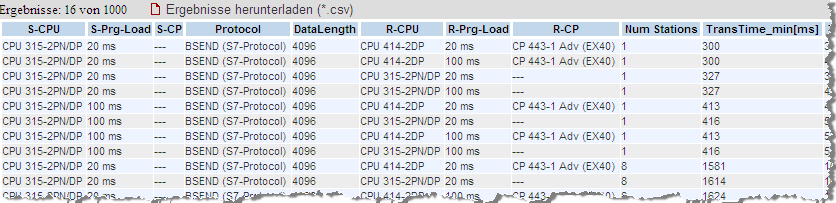

| Wie unter Punkt 1 hat das System erneut eine
Datenbankabfrage mit den erweiterten Filtereinstellungen vorgenommen und
die Anzahl der in Frage kommenden Messwerte dadurch weiter eingeschränkt.
|
||
| 3. |
Geben Sie genauso die Parameter ihrer Wahl für den Bereich "Empfangende Station" ein. Beispiel:
|
Das System hat die von ihnen Eingaben übernommen.
|
| Erneut hat das System eine
Datenbankabfrage mit den erweiterten Filtereinstellungen vorgenommen.
|
||
