3.3.1. Übersicht der Zykluszeiten

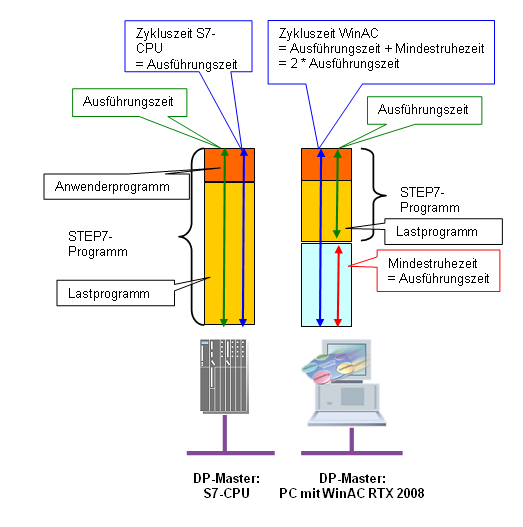

Das folgende Bild zeigt den Aufbau der STEP 7-Programme und der Zykluszeiten in den unterschiedlichen Typen von DP-Mastern:

Zum STEP 7-Programm:

Das STEP 7-Programm besteht aus zwei Teilen:

• dem Anwenderprogramm:

Es enthält STEP 7-Bausteine zur Automatisierung der Messung und zur Kommunikation mit den dezentralen Stationen.
Das Anwenderprogramm führt dabei folgende Aufgaben aus:

• Funktionsprogramm:
  Programmteile, die nichts mit der eigentlichen Erfassung der Messwerte zu tun haben. (z.B. Aufruf von Kommunikationsbausteinen, HMI-Programm, etc.)
• Erfassungsprogramm:
  Programmteile, die ausschließlich zur Erfassung der Messwerte und Generierung der Steuersignale dienen.

• dem Lastprogramm:

Das Lastprogramm führt keine konkreten Aufgaben aus; es hat selbst keine Funktion.
Es dient lediglich der Vergrößerung des STEP 7-Programms und somit zur Verlängerung der Zykluszeit.

Zur "Mindestruhezeit" der WinAC:

Der Parameter "Mindestruhezeit" der WinAC ist ein Systemparameter. Er ist erforderlich, um neben der WinAC noch andere Applikationen bzw. Betriebssystemfunktionen auf dem PC ausführen zu können.

Um eine praxisgerechte PC-Auslastung von ca. 50% zu erreichen, wird bei den Messungen die Mindestruhezeit folgendermaßen parametriert:
Mindestruhezeit = Ausführungszeit.
